ZA40-315型石油化工流程泵出厂检测实拍视频：

ZA150-315型石油化工流程泵出厂检测实拍视频：

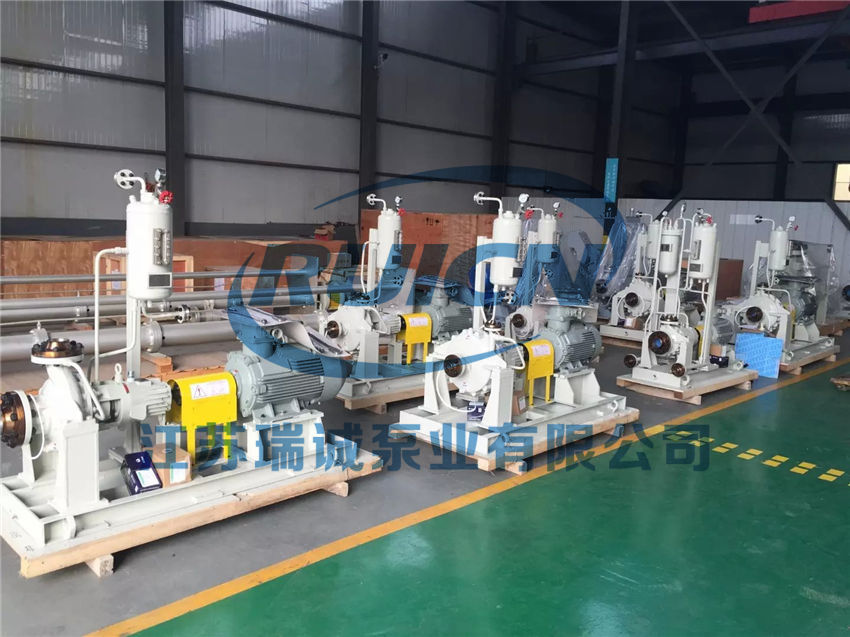

一、概述

　　ZA石油化工流程泵为单级单吸悬臂式涡壳泵，产品执行标准API610，VDMA24297（轻/中型），泵体为脚支撑，单吸叶轮，轴向吸入，径向排出。轴向力采用前后口环及平衡孔进行水力平衡。轴封采用机械密封可采用单端面或双端面平衡型集装式，也可以采用填料密封。机械密封并配有冷却、冲洗或密封液系统，密封管路系统按API规范设计。吸入与排出法兰可按GB、DIN、ANSI标准设计。

二、特点

　　ZA型石油化工流程泵为单级单吸悬臂式后开门的结构，所以在检修泵时不需拆卸吸入和排出管路，拆开泵盖后即可将悬架连同转子部件一起从泵体中抽出，所以检修工作十分方便。叶轮的后盖板上有密封环，基本上能平衡轴向力，残余的不平衡力由推力轴承承受。轴承为油润滑的球轴承，油环提油而且能自动控制油位，当工作温度低于250℃时，悬架无需冷却，工作温度高于250℃～450℃时，悬架用风冷或水冷。根据不同的情况，部分泵为双蜗壳结构，其余为单蜗壳。轴封可采用填料密封，也可采用单端面或双端面机械密封，并配有冷却、冲洗或接密封液的系统。

　　ZA系列化工流程泵完全执行API610（美国石油学会离心泵规范）标准，效率高，抗汽蚀性能好+加诱导轮后NPSHr比同类泵能降低1m，能够满足工业流程、化学工业、石化、烃类加工、各种水处理及加压工艺中的要求，可靠性、可用性和易维护性较好。ZA系列泵泵体为脚支撑，可以承受来自外界载荷直接传给基础。轴承润滑方式为稀油润滑，由恒位油杯控制，充分保证轴承在良好润滑状态下工作，使轴承具有很好的使用寿命。叶轮为闭式设计，而且根据小推力平衡载荷的要求进行推力平衡和动平衡，由平衡孔平衡轴向力，残余轴向力由向心推力球轴承平衡。根据使用介质情况，采用PLAN多种机械密封的冲洗和冷却方式，对机械密封进行冲洗和冷却，可以有效防止密封腔内介质接近临界汽化温度产生汽化后，对密封面的损坏。轴承选用向心推力球轴承、圆柱滚子轴承和角接触球轴承，分别配有轻轴和重轴，以满足不同载荷的需要。ZA系列泵60多种型号只需8种轴承架，通用性强、标准程度高，结构紧凑合理，外观质量好。联轴器为可分装式膜片带加锻挠性联轴器，维修时无须拆卸管路和电机，可自由拆卸轴承架、轴、密封箱体、叶轮组件等。泵过流部份材质为304、304L、316L、CD4MCu、904L、哈氏合金、钛合金等多种材质，轴为3Cr13、40Cr、24CrMoV等材质，钢性强，经固溶处理后加工，耐高温和低温性能较好。泵入口法兰水平吸入，出口法兰垂直向上。从电机端看，泵轴顺时针旋转。

三、性能范围

　　流量Ｑ可达2600m3/h；

　　扬程Ｈ可达250m；

　　工作压力Ｐ可达2.5MPa；

　　工作温度Ｔ-80℃～+450℃；

　　口径φ25～400mm；

　　转速：1450-2900r/min；

　　泵过流部件材料采用不锈钢材质：304、304L、316、316L、CD-4MCu、904、904L、哈氏合金等。

四、型号意义

　　例如：ZA50-315

　　ZA——石油化工流程泵

　　50——泵排出口直径50(mm)

　　315——叶轮名义直径315(mm)

五、产品用途

　　ZA型石油化工流程泵适合于输送清洁的或含少量颗粒的、低温的或高温的液体；适合于输送中性的或有腐蚀性的液体，其中包括各种温度和浓度的氢氧化钠和碳酸钠等碱性溶液、各种盐溶液、各种酸溶液和盐溶液、各种液态石油化工产品、有机化合物以及其它有腐蚀性的原料和产品。ZA型石油化工流程泵主要用于炼油厂、石化工业、煤加工工业和低温工程、造纸业、制糖业和海水淡化工程等。

六、性能参数

型号	流量		扬程 (m)	转速 (r/min)	轴功率	电机功率	效率（%）	必需汽蚀余量 (NPSH)	叶轮直径 (mm)
型号	M3/h	L/s	扬程 (m)	转速 (r/min)	kw		效率（%）	必需汽蚀余量 (NPSH)	叶轮直径 (mm)
ZA25-200	11.5	3.2	49	2950	3.8	5.5	42	1.6	209
ZA25-200	5.8	1.6	12	1475	0.55	1.1	38	1.2	209
ZA40-160	28	7.8	33	2950	3	5.5	62	3	169
ZA40-160	14	3.9	8	1475	0.53	1.1	59	0.8	169
ZA40-200	29	8.2	53	2950	7.5	11	58	2.2	209
ZA40-200	14.5	4.1	13	1475	1.1	1.5	55	0.8	209
ZA40-250	32	8.9	78	2950	13.5	18.5	53	2.2	259
ZA40-250	16	4.5	19.5	1475	1.8	3	43.5	0.75	259
ZA40-315	42	11.5	115	2950	30	37	46	1.25	324
ZA40-315	21	5.8	29	1475	4.5	5.5	42	0.50	324
ZA50-160	50	14	34	2950	7.0	11	71	2.40	169
ZA50-160	25	7	8.4	1475	0.87	1.5	69	0.75	169
ZA50-200	62	17	52	2950	13.5	18.5	68	2.6	209
ZA50-200	31	8.5	13	1475	1.7	3	65.5	0.75	209
ZA50-250	70	19.4	82	2950	24	30	65	2.4	259
ZA50-250	35	9.7	20	1475	3.2	4	62.5	0.7	259
ZA50-315	87	24.4	115	2950	50	55	56	2.2	324
ZA50-315	44	12.2	28	1475	6.5	11	53	0.5	324
ZA50-400	82	23.6	194	2950	92	110	48	2.0	409
ZA50-400	41	11.8	48	1475	12.7	15	45	0.5	409
ZA80-160	94	26.5	32	2950	11	15	78	3	169
ZA80-160	47	13.3	8	1475	1.5	2.2	72	1.4	169
ZA80-200	103	28.5	54	2950	20	30	76	3.2	209
ZA80-200	51	14.6	13.5	1475	2.5	4	74	0.8	209
ZA80-250	127	35	82	2950	35	45	74	4	259
ZA80-250	64	17.5	20	1475	5.4	7.5	72	1.3	259
ZA80-315	141	39	127	2950	76	90	69	4	324
ZA80-315	70	19.5	33	1475	10	15	66.5	1	324
ZA80-400	171	47.5	187	2950	142	160	61	3.5	409
ZA80-400	85	23.8	46	1475	19	22	58	0.8	409
ZA100-160	162	44.2	29	2950	16.5	22	81	5	169
ZA100-160	81	22.1	7.2	1475	2.2	3	79.5	1.4	169
ZA100-200	193	53.1	50	2950	35	45	81	3.5	209
ZA100-200	95	26.5	12.5	1475	3.5	5.5	79.5	1	209
ZA100-250	230	65	79	2950	62	75	81	4	259
ZA100-250	115	32.5	20	1475	8	11	79.5	1	259
ZA100-315	250	70	126	2950	120	132	75	3.6	324
ZA100-315	125	35	31.0	1475	15	18.5	73	1	324
ZA100-400	300	83	194	2950	225	-	72	5.5	409
ZA100-400	150	41.5	48	1475	27	37	70	1.4	409
ZA100-500	180	50.5	75	1475	50	75	70	1.5	514
ZA150-200	320	88	44	2950	45	55	83.5	6	209
ZA150-200	160	44	11	1475	6	7.5	82	1.7	209
ZA150-250	390	108	74	2950	92	110	82	5.1	259
ZA150-250	195	54	18.5	1475	12.5	15	80.5	1.7	259
ZA150-315	442	123	125	2950	200		87.5	6	324
ZA150-315	220	61.5	32.5	1475	26	30	81	1.7	324
ZA150-400	260	72	51	1475	47	55	77	1.8	409
ZA150-500	300	84	77	1475	87	110	74	2	514
ZA150-560	335	91	104	1475	132	160	74.5	2.4	578
ZA150-630	360	99	115	1475	192	-	63	8	648
ZA200-250	610	170	72	2950	140	160	84.5	9	259
ZA200-250	305	85	17.5	1450	18	22	83.5	2.2	259
ZA200-315	350	98	30	1450	35	45	84.5	2	324
ZA200-400	426	118	50	1450	73	90	90	3.2	409
ZA200-500	495	137	84	1450	150	-	81	2.8	514
ZA200-560	540	154	105	1450	208	-	79.5	3	578
ZA200-630	580	160	132	1450	270	-	77.5	3.2	648
ZA250-315	545	155	27	1450	48	55	86.5	2.7	324
ZA250-400	660	182	49	1475	107	182	82.5	3.2	409
ZA250-500	800	230	82	1475	220	-	83	5	514
ZA250-560	860	240	106	1475	300	-	82	4.1	578
ZA250-630	855	238	128	1475	350	-	80.5	4.6	648
ZA300-400	1050	290	48	1475	160	-	87	6	409
ZA300-500	1240	336	78	1475	320	-	88	4.7	514
ZA300-560	1340	374	104	1475	455	-	87	5.2	578
ZA300-630	1450	405	132	1475	595	-	85	5.5	648
ZA400-500	1870	515	74	1475	450	-	88	6	514
ZA400-560	2040	570	98	1475	610	-	88	7.6	578
ZA400-630	2390	670	125	1475	950	-	88	8.0	648
